Size
28″ – 67″
Pressure Rating
175 PSI
Connection
Threaded

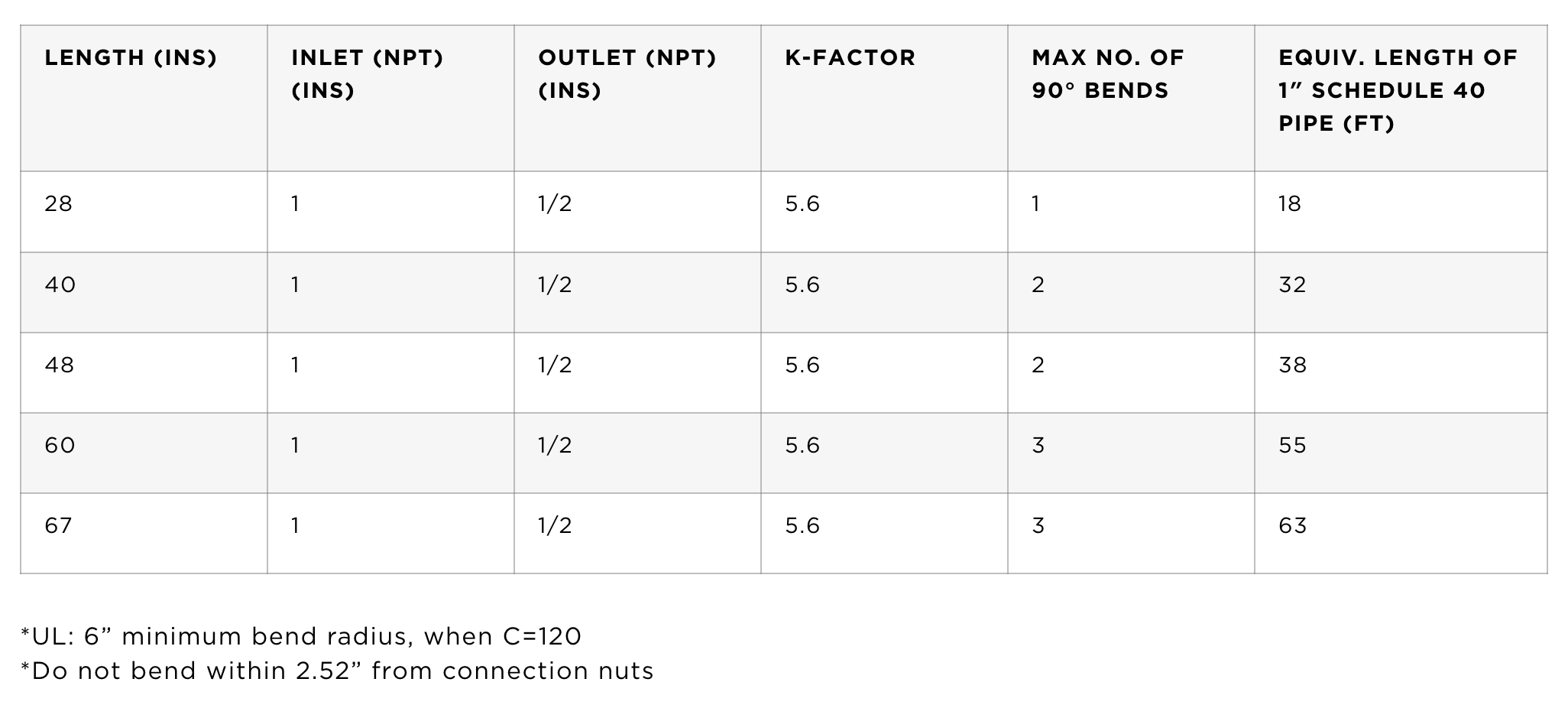

LENGTH | INLET (NPT) | OUTLET (NPT) | K-FACTOR | MAX NO. OF 90° BENDS | EQUIV. LENGTH OF 1" SCHEDULE 40 PIPE |
---|---|---|---|---|---|
IN | IN | IN | FT | ||
28 | 1 | 1/2 | 5.6 | 1 | 18 |
40 | 1 | 1/2 | 5.6 | 2 | 32 |
48 | 1 | 1/2 | 5.6 | 2 | 38 |
60 | 1 | 1/2 | 5.6 | 3 | 55 |
67 | 1 | 1/2 | 5.6 | 3 | 63 |
Working Pressure: 175 PSI
Testing Pressure: Shell: 350 PSI
Working Temperature: Max 225 °F
